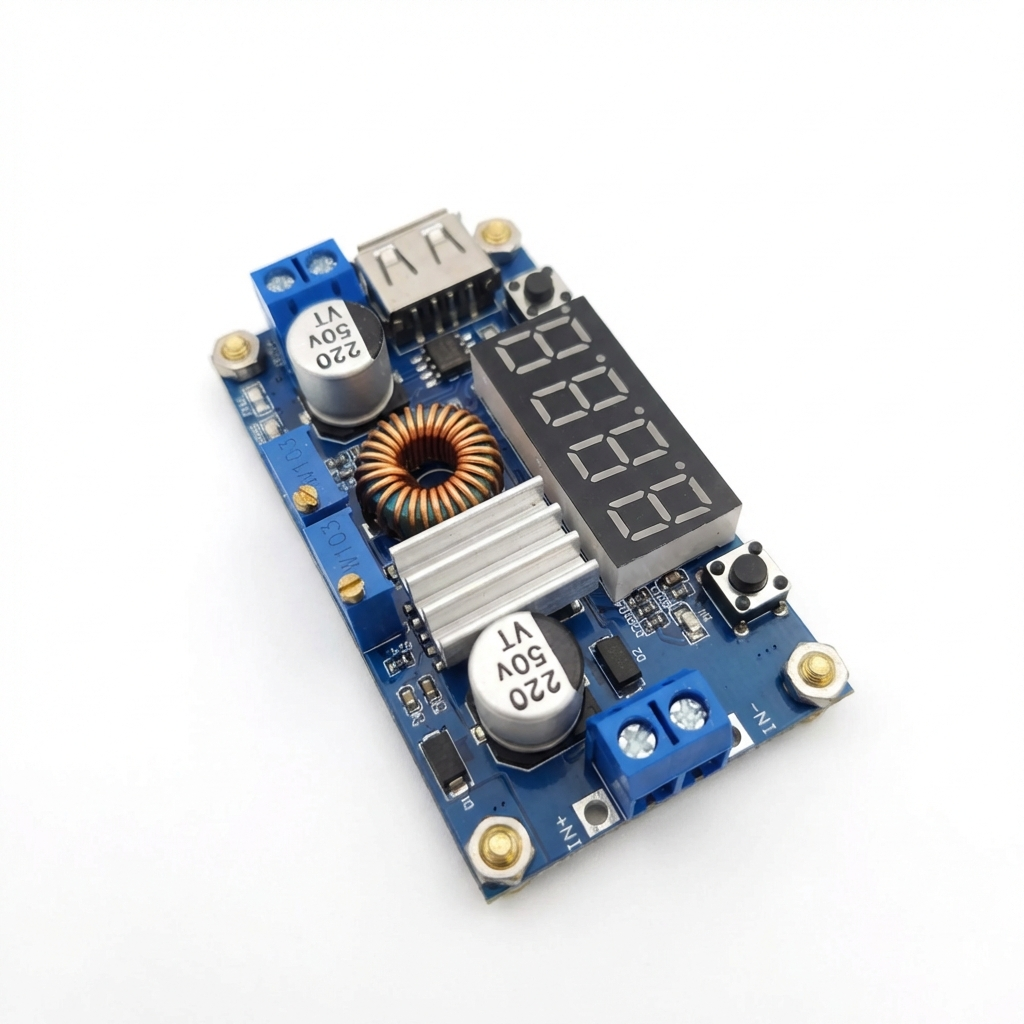

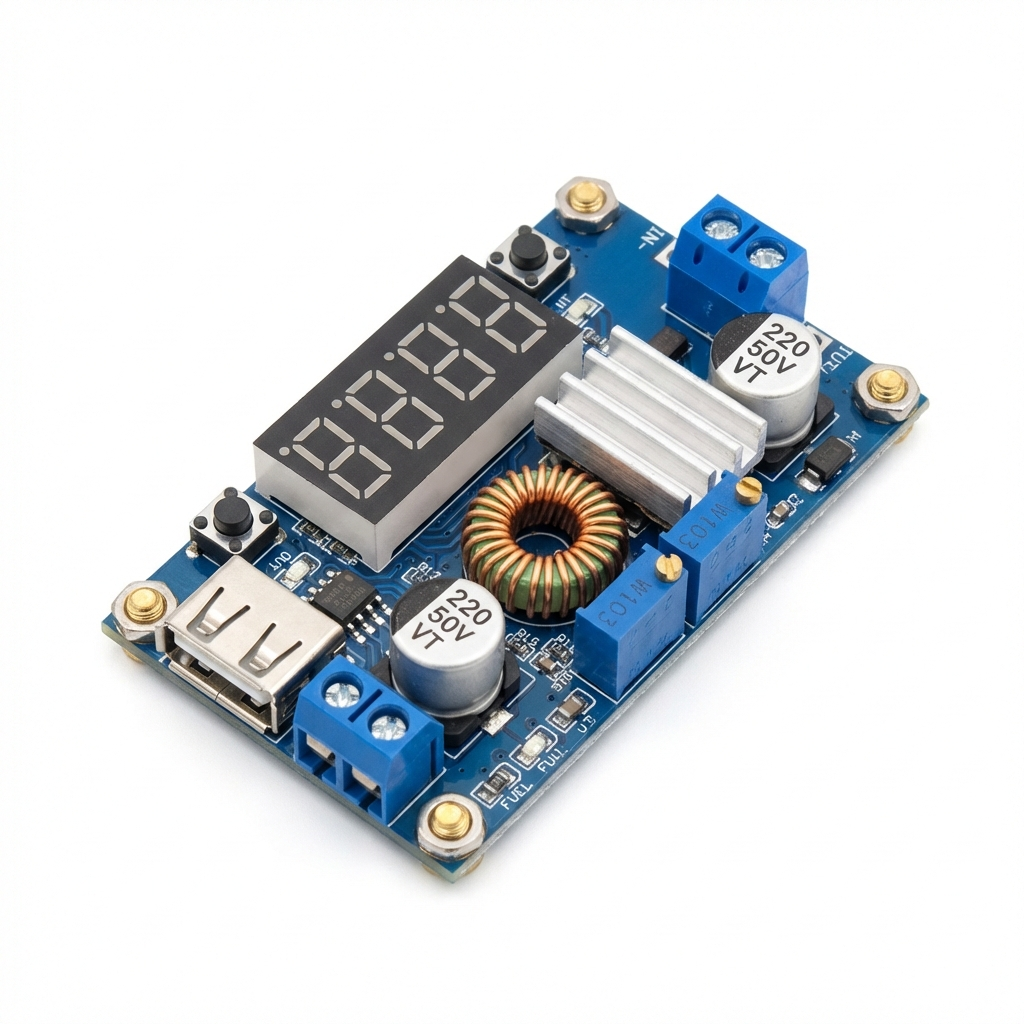

ماژول کاهنده ولتاژ XL4015 5A با نمایشگر دیجیتال و قابلیت تنظیم جریان و ولتاژ (CC/CV)

اگر به دنبال ساخت یک منبع تغذیه آزمایشگاهی ارزان قیمت اما با کارایی بالا هستید یا قصد دارید یک شارژر باتری حرفه‌ای برای انواع باتری‌های لیتیومی و پلیمری بسازید ، ماژول کاهنده ولتاژ XL4015 با نمایشگر دیجیتال یکی از بهترین انتخاب‌های موجود در بازار الکترونیک است . این ماژول که بر پایه تراشه قدرتمند و پایدار XL4015E1 طراحی شده ، یک مبدل باک (Buck Converter) است که می‌تواند ولتاژ ورودی را با راندمانی تا 96 درصد به ولتاژ خروجی پایین‌تر تبدیل کند ، اما ویژگی متمایزکننده این مدل نسبت به سایر ماژول‌های مشابه ، وجود یک نمایشگر سون‌سگمنت چهار رقمی بر روی برد است که نیاز شما را به مولتی‌مترهای اکسترنال کاملاً حذف می‌کند ؛ چرا که این نمایشگر قادر است با دقت بالایی ولتاژ ورودی ، ولتاژ خروجی ، جریان مصرفی و حتی توان را نمایش دهد و شما می‌توانید با استفاده از دو دکمه فشاری (Tactile Switches) تعبیه شده در کنار نمایشگر ، بین پارامترهای مختلف جابجا شوید . نکته بسیار مهم در طراحی این محصول، وجود دو مولتی‌ترن (پتانسیومتر) آبی رنگ با کد W103 است که به شما امکان کنترل دقیق جریان ثابت (CC) و ولتاژ ثابت (CV) را می‌دهد؛ این قابلیت حیاتی باعث می‌شود تا این بورد به عنوان یک درایور LED ایده‌آل و یا یک ماژول شارژ هوشمند عمل کند ، زیرا در فرآیند شارژ باتری ، ابتدا با جریان ثابت باتری را شارژ کرده و پس از رسیدن به ولتاژ نهایی ، به حالت ولتاژ ثابت تغییر وضعیت می‌دهد تا از آسیب دیدن سلول‌های باتری جلوگیری شود . با نگاهی دقیق به پشت برد ، متوجه سیستم هوشمند نشانگرهای نوری می‌شوید که شامل سه LED وضعیت است : چراغ قرمز برای حالت جریان ثابت ، چراغ آبی برای حالت در حال شارژ و چراغ سبز برای نمایش اتمام شارژ (Full) در نظر گرفته شده است که تجربه کاربری فوق‌العاده‌ای را رقم می‌زند . همچنین وجود یک هیت‌سینک آلومینیومی نصب شده بر روی چیپست اصلی و خازن‌های الکترولیتی 220 میکروفاراد 50 ولت با کیفیت بالا ، تضمین‌کننده عملکرد پایدار ماژول در جریان‌های تا 5 آمپر است ، هرچند برای استفاده‌های طولانی‌مدت در حداکثر توان ، استفاده از فن خنک‌کننده توصیه می‌شود . علاوه بر ترمینال‌های پیچی صنعتی برای اتصال سیم‌ها ، یک پورت USB نیز در خروجی تعبیه شده که البته ولتاژ آن مستقیماً به خروجی رگولاتور متصل است (نه لزوماً 5 ولت ثابت) و برای شارژ گجت‌های خاص با تنظیم ولتاژ دستی بسیار کاربردی خواهد بود . در نهایت ، مدار محافظت در برابر اتصال کوتاه و دمای بیش از حد ، امنیت پروژه شما را تضمین کرده و این ماژول را به یک ابزار همه‌کاره برای مهندسین و علاقه‌مندان به الکترونیک تبدیل می‌کند .
